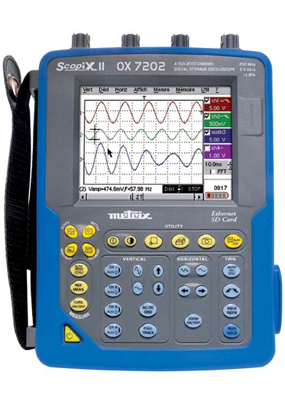

OX7202-BUS 便攜式隔離通道示波器
產品編號：OX7202-BUS
OX7202-BUS總線分析示波器可用于執行現場評估總線技術完整性，檢測總線電氣規格的同步?，F(xiàn)場總線組成的一系列通訊線，電子信號會在2個遠程通訊設備中間傳輸。這樣的傳輸系統會替換傳統的4-20mA模擬信號。在現場，各種干擾（布線的惡化，電磁波輻射，絕緣體老化，漏電等）可能會導致信號傳輸?shù)恼`差。
示波器OX7202-BUS是進行實驗室測試和現場測試的理想工具。
儀器操作簡單，通過33個按鍵，可直接訪問所有常用的功能。OX7202-BUS特別適合于現場使用，配有最新專利“即插即用”探頭等配件，每個測量通道都相互隔離和對地隔離，通過內置WEB服務器和以太網可進行遠程控制，集多種儀器功能于一身，包括4通道TRMS萬用表。
超大320 x 240 全彩LCD顯示屏，提供詳細的波形細節和所有測量及功能的顯示。通過觸控屏幕，可方便快捷地對視窗式菜單進行操作：打開、下拉或執行；觸控筆可直接作用于圖形元素，如游標、觸發和縮放等等。
產品特點：
- 可分析以下現場總線：KNX, DALI, CAN, LIN, FLEXRAY, AS-I, RS-485, RS-232, 以太網等
- 五合一功能：示波器、萬用表、FFT分析儀、總線分析儀和記錄儀
- 2.5GS/s實時采樣率，50GS/s等效采樣率 – 存儲深度每通道2500點（示波器模式下），可擴展到50K，另配有2GB可移動SD存儲卡
- 2個隔離通道，600V Cat III，可同時顯示8個波形
- 12位垂直分辨率，更深入、更精確進行縮放
- 實時FFT分析
- 2個獨立通道，4000-點，TRMS，200kHz數字萬用表功能
- 彩色LCD觸摸屏
- 33個直接命令鍵和視窗式菜單界面
- 多種通訊接口：RS-232，并口，以太網（內置WEB服務器）
- 觸控筆直接訪問屏幕菜單或功能，直接對圖形元素進行操作
- 智能探頭，帶有用戶自定義控制按鈕
產品應用：
- 現場維修-工業方面或電子方面
- 工廠內部維護和維修
- 安裝和運行監測
- 工業過程測試
- 質量控制
- 用于研發和實驗室-工程師或技術員
技術參數：
|
機界面
|
|
|
顯示屏
|
彩色5.7” TFT LCD(115x86mm) -320 x 240 LED背光
|
|
顯示模式
|
500實時采樣點顯示 / 矢量帶內插
|
|
波形顯示
|
2實時波形+ 2 參考波形/ 分區顯示&全屏顯示
（波形區域達110 x 74）
|
|
屏幕控制
|
觸控屏 / 視窗式菜單及圖形指令
|
|
語言
|
5國語言，菜單&在線幫助 （法、英、德、意、西班牙文）
|
|
示波器模式
|
|
|
帶寬
|
200MHz 帶寬顯示：15MHz, 1.5MHz或5kHz
|
|
通道數
|
2隔離通道
|
|
輸入阻抗
|
1MΩ ± 0.5%， 17pF
|
|
最大輸入電壓
|
600 V / Cat III （探頭連接安全適配器）
|
|
垂直靈敏度
|
16檔量程，從2.5mV到200V/div
垂直放大模式下可到156μV/div(12位轉換器)
精度±1%
|
|
垂直放大
|
單擊視窗選取放大系統（使用觸控筆在顯示屏上直接選取）
X 16 最大
|
|
探頭衰減系數
|
1/10/100/1000 或調整至任意值/可自由定義測量單位
|
|
水平
|
|
|
時基掃描
|
35檔，從1ns/div到200s/div,精度±0.1%
滾動模式下從100ms到200s/div
|
|
水平放大
|
單擊視窗選取放大系統（使用觸控筆在顯示屏上直接選取）
|
|
觸發
|
|
|
觸發方式
|
自動，觸發，單次，自動50%
|
|
觸發類型
|
邊沿，脈寬(20ns-20s)，延遲(120ns-20s)，計數（3-16384事件）
TV幀或行數(525=NTSC 或625=PAL/SECAM)
觸發電平連續可調
|
|
耦合
|
AC，DC，高頻限制，降噪—觸發抑制（從160ns到30s）
|
|
靈敏度
|
≤ 0.6 div (1kHz) / ≤ 1.5 div (整個帶寬)
|
|
閾值觸發
|
開始于16個自動測量值中的一個
|
|
數字處理
|
|
|
最大采樣率
|
等效采樣率50Gs/s ，每通道實時采樣率2.5G s/s 或1Gs/s
|
|
垂直分辨率
|
12位 （垂直解析度0.025%）
|
|
存儲深度
|
2500點/通道
可達50000點/通道（選配50K存儲深度擴展）
|
|
用戶可支配存儲空間
Windows界面文件管理
|
2Mb，可存儲各種不同文件：波形，組態設定，數學公式，圖片文件等。
|
|
GLITCH模式
|
脈寬≥ 2ns ,
1250 對Min/Max (25000對，當選配50K存儲深度擴展時)
|
|
顯示模式
|
包絡模式，平均模式（系數從2至64），XY模式
|
|
其他功能
|
|
|
自動
|
自動觸發時間：<5s,自動辨識輸入通道-頻率>30Hz
|
|
FFT分析&數字運算
|
FFT(線性或?qū)?shù))，測量指針/ 數學運算+,-,x,/ 以及自定義數學公式
|
|
指針
|
2或3個指針：V，T，相位；分辨率12位；顯示：4個字
|
|
自動測量
|
19種參數自動測量；分辨率12位；顯示：4個字
|
|
萬用表模式
|
|
|
一般指標
|
2通道 / 8000點， +條形圖min/max /TRMS / 帶時間的趨勢圖記錄（5分鐘到31天）
|
|
AC,DC,AC+DC電壓
|
300mV到600Vrms，400mV到800VDC
VDC精度：0.5%L+5字，帶寬200kHz
|
|
電阻
|
80Ω ~ 32MΩ ，精度0.5%L+25字，快速導通性測試：10ms
|
|
其他測量
|
電容：5nF到5mF，頻率：200kHz，二極管測試：3.3V
|
|
測量閾值觸發
|
2通道，可設定時間，100組帶時間戳的記錄（.TXT文件）
|
|
BUS分析模式
|
|
|
BUS分析
|
RS232/485-2 以太網10 base T 100 base T base 2 – CAN – LIN – ASI – DALI – KNX – FLEXRAY – PROFIBUS PA 與 DP
|
|
協議
|
TCP-IP MODBUS UDP PROFINET PROFIBUS
|
|
標準
|
IEEE802.3 – ISO11898-2和-3 – IEA232-485 – EN50090-2-5 – SPEC V2.1 – EN50285 – IEC61158
|
|
通用規格
|
|
|
組態設定存儲
|
無限/ (.CFG) 文件大小:約 1kB
|
|
打印
|
（標配），RS232（標配），并口（選配）
|
|
PC通訊
|
10Mb以太網,RS232(max 115kbs)或USB（選配）
SX-Metro PC端應用軟件（選配）
|
|
網絡
|
10Mb以太網，Web服務器（遠程控制、實時波形，指針自動測量）FTP服務器（同PC進行文件交換），F(xiàn)TP客戶端（保存至PC硬盤）
|
|
電源
|
9.6V / 3.8A/h電池組 / 工作時間約4小時/可調整省電模式
AC電源98-254V/47-63 Hz < 15w
|
|
安規/EMC
|
符合IEC 61010-1 / CEM符合EN61326-1
|
|
機械指標
|
265 x 195 x 56 mm / 1.9kg(帶電池) / IP51防護
|
