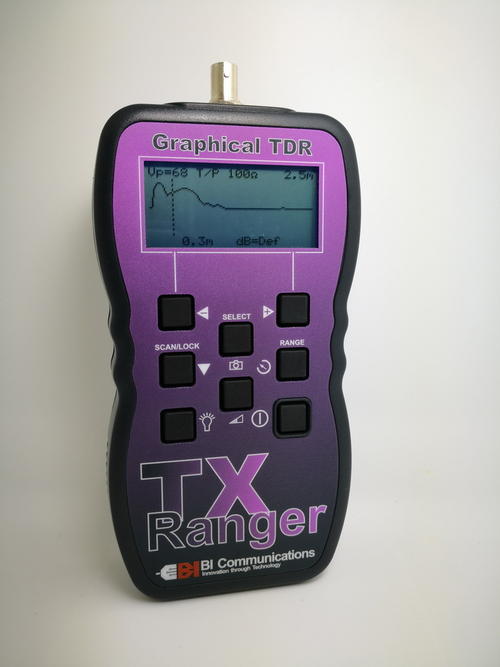

TX6000電纜故障定位儀
BIC-TX6000是手持式高級圖形TDR電纜故障測試定位儀(TDR時域反射儀)，對于電纜故障定位和故障測試分析，TX6000提供了完整功能、高性能和旗艦級的規格。
TX6000是一款有11個測試等級，超長6公里測試距離的手持式時域反射儀；7米初級量程、最小0.5米的測試盲區，快速識別和定位電纜故障并于128×64像素液晶屏幕上清晰的反應出故障波形及位置。
配備了與PC兼容的USB 2.0數據接口，通過自帶軟件“TraceXtra”可存儲測試結果并進行打印測試報告，通過此接口也可以進行固件的實時更新。
TX6000可以匹配阻抗為25、50、75、100歐姆的多種類型電纜，VP數值1-99%可調，涵蓋了多種數據、電力、通訊和有線電視電纜類型。
TX6000能存儲50個測試結果。測試結果的相關信息包括：時間、日期、VP值、阻抗、光標位置和距離。保存的測試數據可以通過USB線下載到PC中。3納秒脈沖上升沿時間保證了僅0.5米的的盲區，電纜故障可以清晰的識別。
使用預定義增益、脈沖寬度和僅5個控制按鍵，所有主要操作和參數設置都非常簡單。此外預定義增益設置，用戶可使用增益控制進一步增強波形的顯示。6000米電纜瞬間完成掃描，操作者可整體觀察電纜掃描狀態和快速定位故障點。
通過使用掃描鎖功能進行連續掃描，可定位間歇故障或鎖定波形以便進一步的檢查。TX6000可測試所有金屬電纜，電纜阻抗設置25, 50, 75 和100 歐姆，Vp設置從1-99%，或者為英尺或米每微秒?？墒褂靡纛l尋線進行故障電纜追蹤，震蕩音頻可以通過尋線探頭進行分辨，從而識別故障電纜。TX6000符合CE認證，堅固的ABS 材料外殼保護，IP54級別防水防塵，適合戶外使用。
作為一個核心儀器，TX6000提供了直觀的圖形菜單顯示，簡單易于使用。堅固耐用的外殼保護，TX6000的重量?jī)H350克，便于攜帶，是工程師現場電纜故障測試定位應用的最佳儀器。
產品特點
手持式、輕便設計、僅重350克；
11段量程，超長6000米測試量程；
25、50、75、100歐姆可選電纜阻抗；
快速測試、記錄時間和日期信息；
具備存儲功能，可存儲50個波形軌跡；
USB2.0 接口、數據下載和軟件實時更新；
TraceXtra專業PC軟件（下載和分析波形）；
背光顯示適合于黑暗環境使用
內置音頻發生器可用于查線；
適用于電力、通訊電纜、網線、同軸電纜等；
軟質便攜包和專業測試棒；
IP54防護等級；
CE認證。
量程 7米、15米、30米、60米、120米、250米、500米、1公里、2公里、3公里、6公里
量程選擇 手動/自動
精度 1%
誤差 1%
靈敏度 3像素反饋于0,6mm/4km，PE , TP
VP傳導速率 1~99%可調、或調為英尺米/微秒
輸出脈沖 5V峰值到峰值，開路
輸出阻抗 25、50、75及100歐姆
輸出脈沖寬度 3ns到3毫秒，自動調整
掃描速率 2次/秒或掃描保持（在3km/6km范圍之外）
用戶增益調整 默認>7db
內存 50 個測試結果
音頻發生器 810-1100Hz震蕩信號
電池壽命 60小時連續掃描測試時間
電池類型 6伏 4 x 1.5 AA 堿性電池
自動關機 可選1,2,3分鐘 或 取消
顯示屏 128×64像素的背光顯示屏
過壓保護 交流250V
工作溫度 -10℃/ 50℃
存儲溫度 -20℃ / 70℃
尺寸 165 × 90 × 37毫米
重量 350克
安全 IEC 61010-1，EN 60950
EMC BS/EN 61326-1
防水防塵 IP54
